Вопросы и ответы про обратные клапаны Stout
Что такое обратный клапан Stout и для чего он нужен?

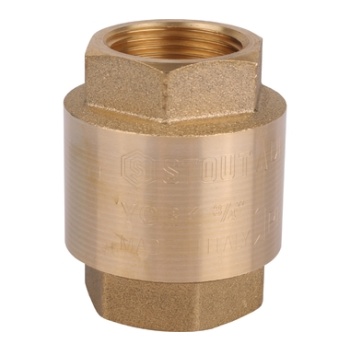

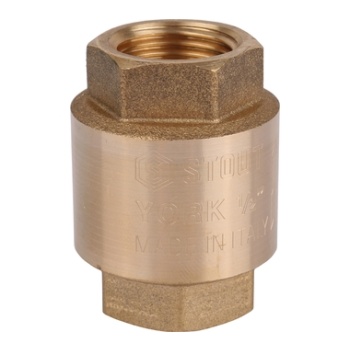

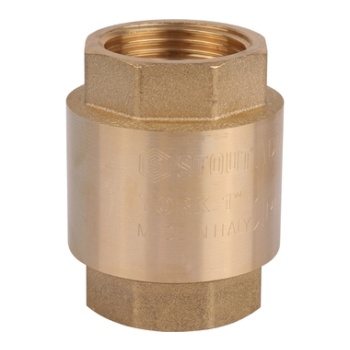

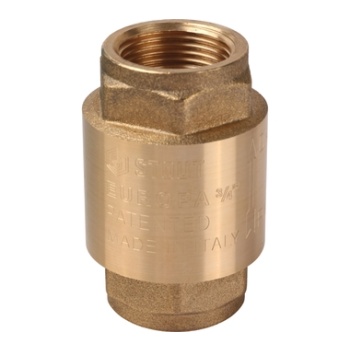

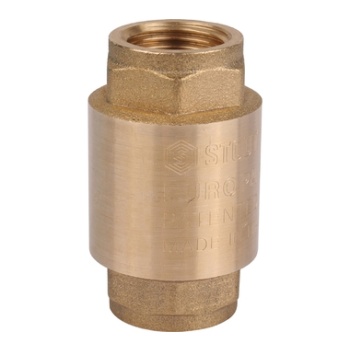

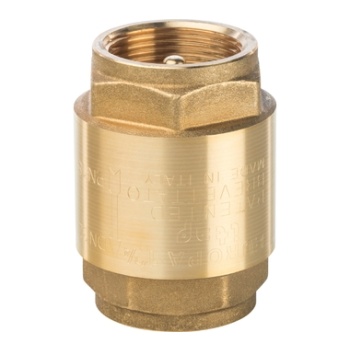

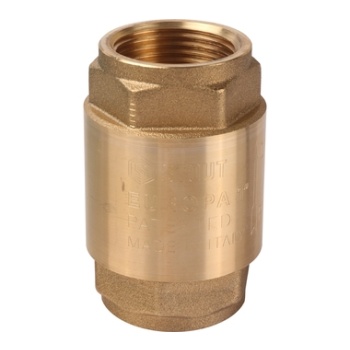

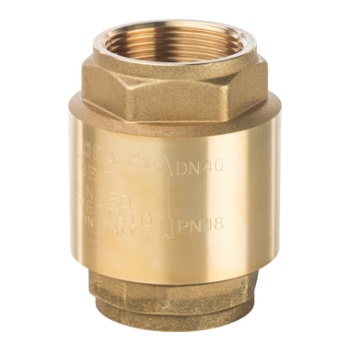

Обратный клапан Stout — это вид защитной трубопроводной арматуры, который обеспечивает движение рабочей среды (воды, теплоносителя, газа) только в одном направлении и автоматически перекрывает поток при попытке его обратного хода. Он предотвращает паразитные токи, смешивание сред из разных контуров, защищает оборудование (насосы, котлы, бойлеры) и обеспечивает правильную работу сложных систем отопления и водоснабжения.
Какие типы обратных клапанов Stout бывают и в чем их различие?
В ассортименте Stout представлены пружинные дисковые (тарельчатые) и шаровые обратные клапаны. Дисковый клапан перекрывает поток с помощью подпружиненного диска, он компактен и подходит для большинства систем. Шаровой клапан использует для перекрытия канала подпружиненный шар, он может иметь меньшее гидравлическое сопротивление. Оба типа могут быть муфтовыми (резьбовыми) или фланцевыми. Выбор зависит от диаметра трубопровода, монтажного положения и условий работы.
Куда обязательно нужно ставить обратный клапан Stout в системе отопления?
Обратный клапан Stout обязательно устанавливается: после циркуляционного насоса в контуре для предотвращения обратной циркуляции; на байпасе (перемычке) в системах с несколькими насосами или котлами; на подпиточной линии системы отопления, чтобы предотвратить вытекание теплоносителя в водопровод; в системах с бойлером косвенного нагрева на линии рециркуляции ГВС. Он также может использоваться для разделения контуров с разным давлением.
Как правильно выбрать обратный клапан Stout по диаметру и давлению?
Диаметр клапана (DN) должен точно соответствовать диаметру трубопровода, на который он устанавливается (например, DN 15, 20, 25). Рабочее давление клапана (PN) должно быть не меньше максимального рабочего давления в системе, где он будет стоять (например, PN 10, 16, 25). Для систем центрального отопления в многоэтажных домах требуется более высокое PN. Также важно учитывать тип резьбы (внутренняя/наружная) и материал корпуса (латунь, нержавеющая сталь).
Важно ли направление установки обратного клапана Stout?

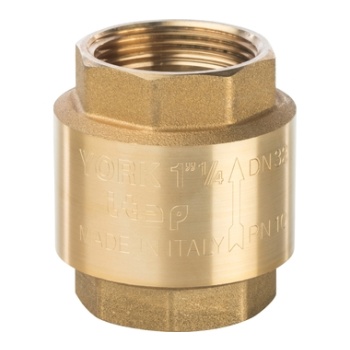

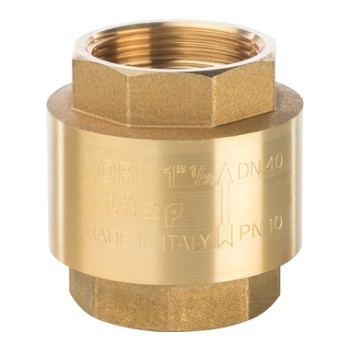

Да, направление установки критически важно. На корпусе обратного клапана Stout обязательно нанесена стрелка, указывающая допустимое направление потока рабочей среды. Клапан должен быть врезан в трубопровод так, чтобы поток двигался строго в направлении этой стрелки. Установка клапана в обратном направлении приведет к его постоянному закрытому состоянию и перекрытию потока в системе. Перед монтажом необходимо правильно сориентировать устройство.
Что такое гравитационный (беспружинный) обратный клапан и когда он используется?
Гравитационный обратный клапан использует для закрытия не пружину, а силу тяжести запорного элемента (шара или тарелки). Такие клапаны Stout требуют строго определенного положения в пространстве (обычно горизонтальной установки) и чувствительны к монтажному углу. Они создают минимальное сопротивление прямому потоку и применяются в системах с естественной (гравитационной) циркуляцией, где давление потока мало для открытия пружинного клапана.
Почему обратный клапан Stout может издавать стук или гудеть?
Стук (гидравлический удар) обычно возникает в системах с насосами, когда клапан резко захлопывается при остановке потока. Для снижения этого эффекта существуют безударные обратные клапаны Stout с демпфирующим механизмом. Гудение или вибрация могут быть вызваны работой клапана в режиме постоянного частичного открытия/закрытия, если давление потока недостаточно для его полного открытия, либо из-за резонанса в системе. Необходимо проверить соответствие параметров клапана и режима работы системы.
