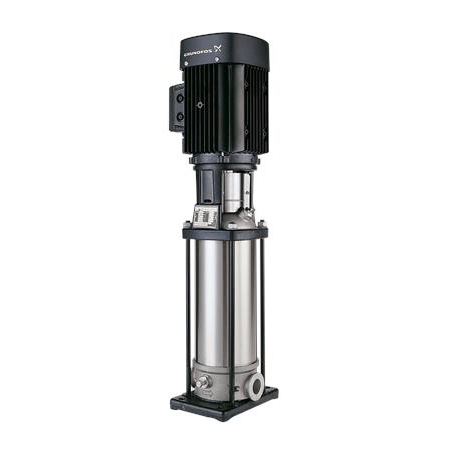

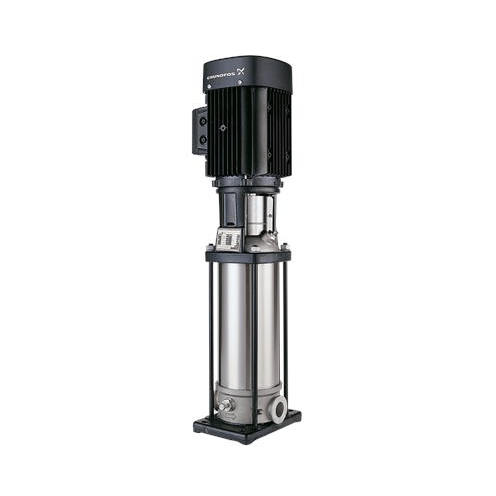

Вертикальный многоступенчатый насос Grundfos CR 3-12 A-FGJ-A-E-HQQE

Описание
Использование и особенности вертикального многоступенчатого насоса Grundfos CR 3-12 A-FGJ-A-E-HQQE
Вертикальный многоступенчатый насос Grundfos CR 3-12 A-FGJ-A-E-HQQE представляет собой высокоэффективное устройство, предназначенное для циркуляции и повышения давления чистых жидкостей в различных системах. Его конструкция обеспечивает надежность и долговечность эксплуатации, а также отличные гидравлические характеристики.
Конструкция и материалы исполнения
Корпус и основание насоса выполнены из прочного чугуна EN-GJL-200, обеспечивающего устойчивость к механическим нагрузкам и долговременную эксплуатацию. Все детали, контактирующие с перекачиваемой жидкостью, изготовлены из нержавеющей стали марки AISI 304, что гарантирует высокую коррозионную стойкость и эксплуатацию в агрессивных средах.
Вал оснащен картриджным уплотнением HQQE, известным своей надежностью и долгим сроком службы, что снижает вероятность утечек и повышает безопасность работы оборудования.
Технические характеристики и рабочие параметры
- Мощность электродвигателя: 1,1 кВт
- Номинальное напряжение: 3 x 220-240D/380-415Y В
- Частота вращения вала: 2840-2870 об/мин
- Максимальный расход: до 3 м³/ч
- Количество ступеней (рабочих колес): 12
- Температурный диапазон перекачиваемой жидкости: от -20 до +120 °C
- Класс защиты электродвигателя: IP55
- Класс энергоэффективности: IE3
Данный насос способен создавать высокое давление за счет многоступенчатой конструкции, где каждое рабочее колесо последовательно повышает давление жидкости. Это позволяет эффективно использовать его в системах с высокими требованиями по напору и производительности.
Принцип работы многоступенчатого насоса
Работа Grundfos CR 3-12 A-FGJ-A-E-HQQE основана на принципе центробежной силы, создаваемой вращающимися рабочими колесами. Жидкость, попадая в центр рабочего колеса, благодаря центробежной силе перемещается к периферии, приобретая скорость и давление. На каждой последующей ступени давление возрастает, что обеспечивает стабильную и мощную подачу жидкости.
Все ступени расположены вертикально, что снижает занимаемое пространство и облегчает монтаж насоса в ограниченных местах установки. Патрубки ввода и вывода находятся на одном уровне, что упрощает интеграцию в трубопровод.
Преимущества вертикального многоступенчатого насоса Grundfos CR 3-12 A-FGJ-A-E-HQQE
- Компактная вертикальная конструкция, позволяющая экономить место при установке
- Высокая коррозионная стойкость благодаря использованию нержавеющей стали в контактных деталях
- Энергоэффективность и стабильность работы за счет двигателя класса IE3 и оптимизированной гидравлики
- Универсальность использования в системах водоснабжения, повышения давления, отопления и кондиционирования
- Надежное уплотнение HQQE, обеспечивающее отсутствие утечек и долговечность насоса
- Возможность работы с горячей и холодной водой в диапазоне температур от -20 до +120 °C
- Простота монтажа и технического обслуживания благодаря конструктивным особенностям и наличию комплектной документации
Области применения
Grundfos CR 3-12 A-FGJ-A-E-HQQE отлично подходит для использования в:
- Системах повышения давления в жилых и промышленных зданиях
- Круговой циркуляции холодной и горячей воды в отопительных системах
- Водоснабжении офисных и производственных комплексов
- Промышленных процессах, где требуется перекачка чистых жидкостей без абразивных примесей
Комплект поставки и монтаж
В комплект поставки входит насос с электродвигателем, установленный на плиту-основание, а также паспорт и руководство по эксплуатации. Благодаря конструкции "ин-лайн" монтаж выполняется легко и быстро, насос можно устанавливать в вертикальном трубопроводе с патрубками одинакового уровня.
Благодаря таким характеристикам и техническим решениям, Grundfos CR 3-12 A-FGJ-A-E-HQQE является надежным выбором для эффективной работы в разнообразных инженерных системах с высокими требованиями к качеству и производительности.
